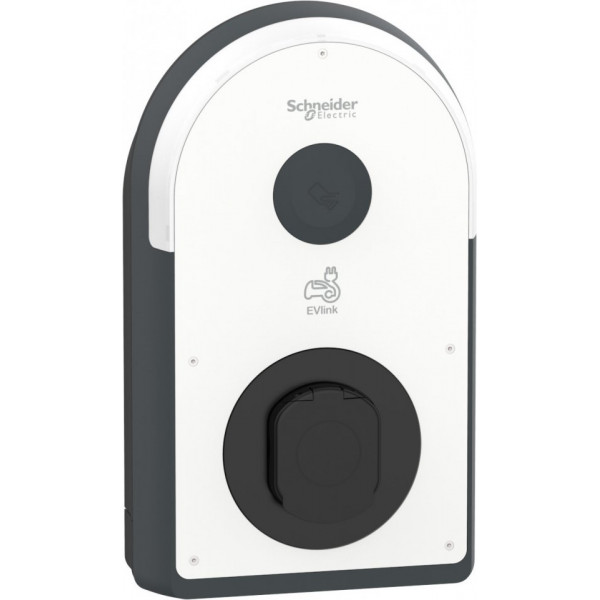

Schneider Electric EVlink Pro AC -elbilsladdningsstation, 3x32 A, 22 kW, Typ 2, dosa-design

EVlink Pro AC är den tredje generationen av EVlink-laddare. Den säkerställer tillförlitlig, stabil och intelligent laddning samt förbättrad skydd och anslutning. En sömlös användarupplevelse både för användare och installatörer. Passar för halvoffentliga parkeringsplatser, kommersiella och industribyggnader, arbetsplatsladdning och bostadsföreningar. Enkel installation, användning, underhåll och service tack vare digitala funktioner och förbättrat skydd. Certifierad enligt IEC 61851-1 ed. 3 standard. I denna modell finns inbyggd 6 mA DC-felfelövervakning och undervoltsspärr (MNx).

Observera att installationspersonalen som monterar, driftsätter och underhåller laddstationen måste ha relevant behörighet och auktorisation för att arbeta med elektriska system. Denna yrkeselektriker har fullt ansvar för att följa tillämpliga installationsregler och föreskrifter. Laddstationen får inte installeras själv.

Egenskaper:

- Enkel installation och användning
- Mångsidiga nätverksanslutningar

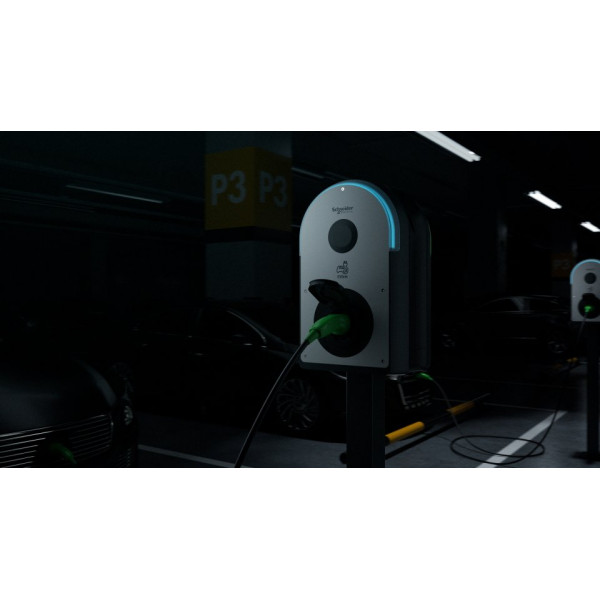

- Installation på vägg eller med separat säljbart stativ

Tekniska specifikationer:

- Modell: EVB3S22N4
- Polbeskrivning: 3P + N-strömkrets
- Installations typ: på vägg eller med separat säljbart stativ
- Strömförsörjningstyp: Typ 2-uttag
- Max effekt: 22 kW / 32 A / 380 - 415 V
- Ingångsström: 380 - 415 V AC / 32 A / 50/60 Hz / trefas
- Skyddsjordningssystem: TT / TN-S / TN-C-S / kompatibilitet med IT-nätverk med isolerande transformatorer
- Åtkomstkontrollsystem: 13,56 MHz NFC-läsare, kompatibel med typ 1, 2, 4 och 5 kort
- RFID-läsare: enligt ISO/IEC 14443 A och B samt ISO/IEC 15693 protokoll
- RFID-kompatibilitet: Mifare Ultralight / Mifare Classic / Mifare Plus
- Användaridentifiering: RFID ISO/IEC 14443 A och B / RFID ISO/IEC 15693 / NFC / fri tillgång
- Laddstationens tomgångsförbrukning: < 10 W
- Antal uttag: 1
- Antal ingångar: 3
- Digitala ingångar: en för tillfällig strömreglering / en för laddningsfördröjning/avbrott / en för detektering av elbilens närvaro
- Typ av styrning: fjärrstyrd
- Lokal indikering: 1 grön LED-ljusremsa, syfte: tillgänglig / 1 blå LED-ljusremsa, syfte: laddar / 1 röd LED-ljusremsa, syfte: felmeddelande
- Kommunikationsportprotokoll: OCPP 1.6 Json Smart Charging
- Nätverksanslutning: Bluetooth / Ethernet / Modbus TCP / 3G/4G
- Kontakttyp: 2 RJ45 Ethernet LAN-kontakt
- Kommunikationsprotokoll: OCPP 1.6
- Kommunikationstjänst: JSON smart charging OCPP 1.6
- Tillgängliga funktioner: laddningsdataregistreringar / lasthantering / felsökningsfunktioner
- Driftläge: självständig / blockarkitektur
- Inbyggt skydd: RDC-DD 6mA / MNx
- Utrustning: 1 residualströmsdetektionsenhet (RDC-DD) Integrerad / 1 MNx hjälpkontakt Integrerad / 1 energimätare
- Mättnoggrannhet: klass 1
- IP-skyddsklass: IP55
- IK-skyddsklass: IK10
- Användningstemperatur: -3050 °C
- Förvaringstemperatur: -4080 °C
- Relativ fuktighet i användningsmiljön: 5 - 95%
- Driftshöjd: 0...2000 m
- Standarder: IEC/EN 61851-1, version 3.0 / IEC/EN 62196-1, version 2.0 / IEC/EN 62196-2, version 1.0 / EN 61000-6-2: 2019 / EN 61000-6-3:2007 + A1:2011 / IEC 60884-1 / NF-C 61314 / ISO 15118
- Certifiering: CE / EV Ready
- EU:s RoHS-direktiv: överensstämmer
- Kvicksilverfri: ja
- Höjd: 529 mm
- Bredd: 317 mm
- Djup: 153 mm
- Vikt: 7,2 kg
- Färg: vit/svart/mörkgrå

Förpackningens innehåll:

- Laddstation

Kompatibla produkter:

- Schneider Electric EVlink Pro AC stativ, 1 enhet
- Schneider Electric EVlink Pro AC stativ, 2 enheter

- Schneider Electric EVlink Pro AC metallhölje, 1 enhet

- Schneider Electric EVlink Pro AC metallhölje, 2 enheter

- Schneider Electric EVlink Pro AC väggbehållare
