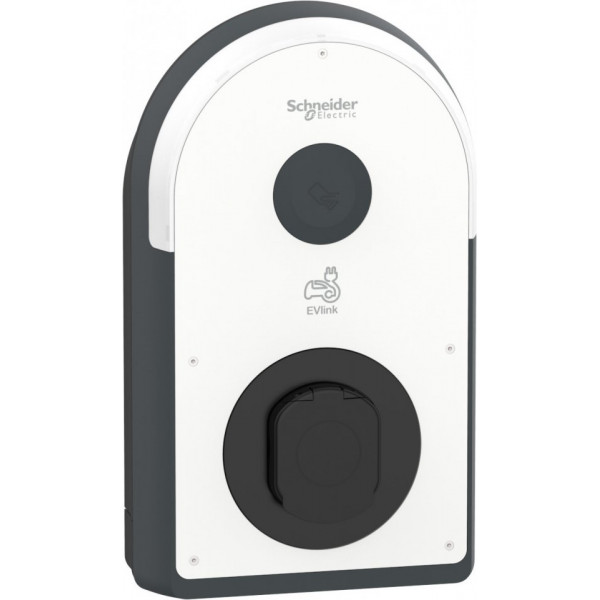

Schneider Electric EVlink Pro AC -elbilsladdningsstation, 3x32 A, 22 kW, Type2, väggmonterad, MID

EVlink Pro AC är den tredje generationen av EVlink-laddstationer. Den erbjuder pålitlig, stabil och intelligent laddning samt förbättrad skyddsnivå och anslutbarhet. Ger en sömlös användarupplevelse för både användare och installatörer. Passar för halvoffentliga parkeringsplatser, kommersiella och industribyggnader, laddning på arbetsplatser och bostadsrättsföreningar. Enkel att installera, använda, underhålla och service tack vare digitala funktioner och förbättrat skydd. Certifierad enligt standarden IEC 61851-1., 3:e upplagan. Denna modell har inbyggd MID-certifierad energimätare, 6mA DC-felfunktion och undervoltsspärr (MNx).

Observera att installatörer som monterar, driftsätter och underhåller laddstationen måste ha relevant kompetens och behörighet för att arbeta med elsystem. Denna yrkeselektriker är fullständigt ansvarig för att följa gällande installationsregler och föreskrifter. Laddstationen får inte installeras av icke-behörig personal.

Egenskaper:
- Enkel installation och användning
- Många olika nätverksanslutningar

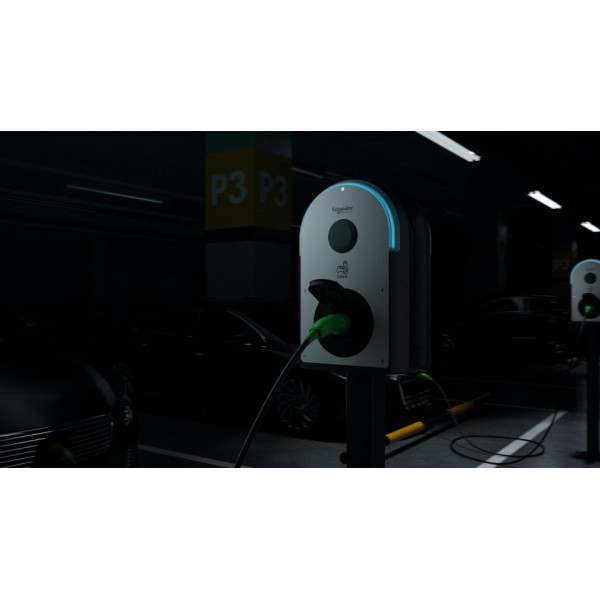

- Kan monteras på vägg eller med en separat ställning som säljs separat

Tekniska specifikationer:
- Modell: EVB3S22N40M
- Beskrivning av polskonfiguration: 3P + N strömkrets
- Monteringstyp: vägg eller med separat ställning som säljs separat
- Strömingångstyp: Typ2-uttag
- Maximal effekt: 22 kW / 32 A / 380 - 415 V
- Ingångsström: 380 - 415 V AC / 32 A / 50/60 Hz / trefas
- Skyddsjordningssystem: TT / TN-S / TN-C-S / kompatibilitet med IT-nätverk med skyddsisolerande transformator
- Tillträdeskontrollsystem: 13.56 MHz NFC-läsare som är kompatibel med kort av typ 1, 2, 4 och 5
- RFID-läsare: Enligt protokollen ISO/CEI 14443 A och B samt ISO/CEI 15693
- RFID-kompatibilitet: Mifare Ultralight / Mifare Classic / Mifare Plus
- Användaridentifiering: Identifiering med RFID enligt ISO/IEC 14443 A och B / Identifiering med RFID enligt ISO/IEC 15693 / Identifiering med NFC / Fri åtkomst
- Laddstationens standbyförbrukning: < 10 W
- Antal uttag: 1
- Antal ingångar: 3
- Digitala ingångar: en för tillfällig strömbegränsning / en för laddningsfördröjning/avbrott / en för detektering av elbilens närvaro
- Typ av styrning: fjärrhanterbar
- Lokal indikering: 1 grön LED-ljusremsa, syfte: tillgänglig / 1 blå LED-ljusremsa, syfte: laddar / 1 röd LED-ljusremsa, syfte: felfel
- Kommunikationsprotokoll för anslutningsport: OCPP 1.6 Json Smart Charging-laddning
- Nätverksanslutning: Bluetooth / Ethernet / Modbus TCP / 3G/4G
- Anslutningstyp: 2 RJ45 Ethernet LAN-kontaktdon
- Kommunikationsprotokoll: OCPP 1.6
- Kommunikationstjänst: JSON smart charging OCPP 1.6
- Tillgängliga funktioner: inspelning av laddningsdata / lasthantering / felsökning
- Driftsläge: självständigt / blockarkitektur
- Inbyggt skydd: RDC-DD 6 mA / MNx
- Medföljer: 1 enhet för detektion av restström (RDC-DD) Inte
- rimerad / 1 energimätare
- Mätnoggrannhet: Klass 1
- IP-skyddsklass: IP55
- IK-skyddsklass: IK10
- Driftstemperatur: -30...50 °C
- Förvaringstemperatur: -40...80 °C
- Relativ luftfuktighet vid användning: 5 - 95 %
- Driftshöjd: 0...2000 m
- Standarder: IEC/EN 61851-1, version 3.0 / IEC/EN 62196-1, version 2.0 / IEC/EN 62196-2., version 1.0 / EN 61000-6-2:2019 / EN 61000-6-3:2007 + A1:2011 / IEC 60884-1 / NF-C 61314 / ISO 15118
- Certifiering: CE / EV Ready
- Direktiv: 2014/32/EU - mätdirektivet (MID)
- Överensstämmelse med EU:s RoHS-direktiv: Ja
- Kvicksilverfri: Ja
- Höjd: 529 mm
- Bredd: 317 mm
- Djup: 153 mm
- Vikt: 7,2 kg
- Färg: vit / svart / mörkgrå

Innehåll i försäljningsförpackningen:
- Laddstation

Kompatibla produkter:
- Schneider Electric EVlink Pro AC-ställning, 1 enhet
- Schneider Electric EVlink Pro AC-ställning, 2 enheter
- Schneider Electric EVlink Pro AC-metallskal, 1 enhet
- Schneider Electric EVlink Pro AC-metallskal, 2 enheter
- Schneider Electric EVlink Pro AC-väggfodral, 1 enhet
- Schneider Electric EVlink Pro AC-kabelklämma
